Криогенные насосы

Криогенный насос

Криогенный насос состоит из корпуса, в котором размещены криоголовка и система экранов и панелей. Криогенные насосы относятся к насосам конденсационного типа - откачка происходит за счет конденсации газов и паров поверхностью, охлажденной до сверхнизких (гелиевых) температур. Система экранов и панелей, охлаждаемых криоголовкой, образует несколько ступеней откачки. Первая ступень (на входе насоса) охлаждается до 60-100К служит для конденсации молекул водяного пара и тяжелых углеводородов. Вторая ступень охлаждается до 10-20К и предназначена для конденсации молекул аргона, азота, кислорода и других газов. Для адсорбции газов, которые не переходят в твердую фазу используется активированный уголь. Еще ниже располагается третья ступень откачки, содержащая гранулы углерода, адсорбирующие оставшиеся молекулы газа.

ЗАКАЗАТЬ

Описание подробное

Криоголовка фактически является рефрижератором, обеспечивающим охлаждение гелия (на вход насоса от компрессора поступает гелий комнатной температуры), и содержит камеры сжатия и теплообменники. Гелиевый компрессор присоединяется к криоголовке насоса посредством гибких металлических трубопроводов. Насос оснащен датчиком давления и несколькими датчиками температуры.

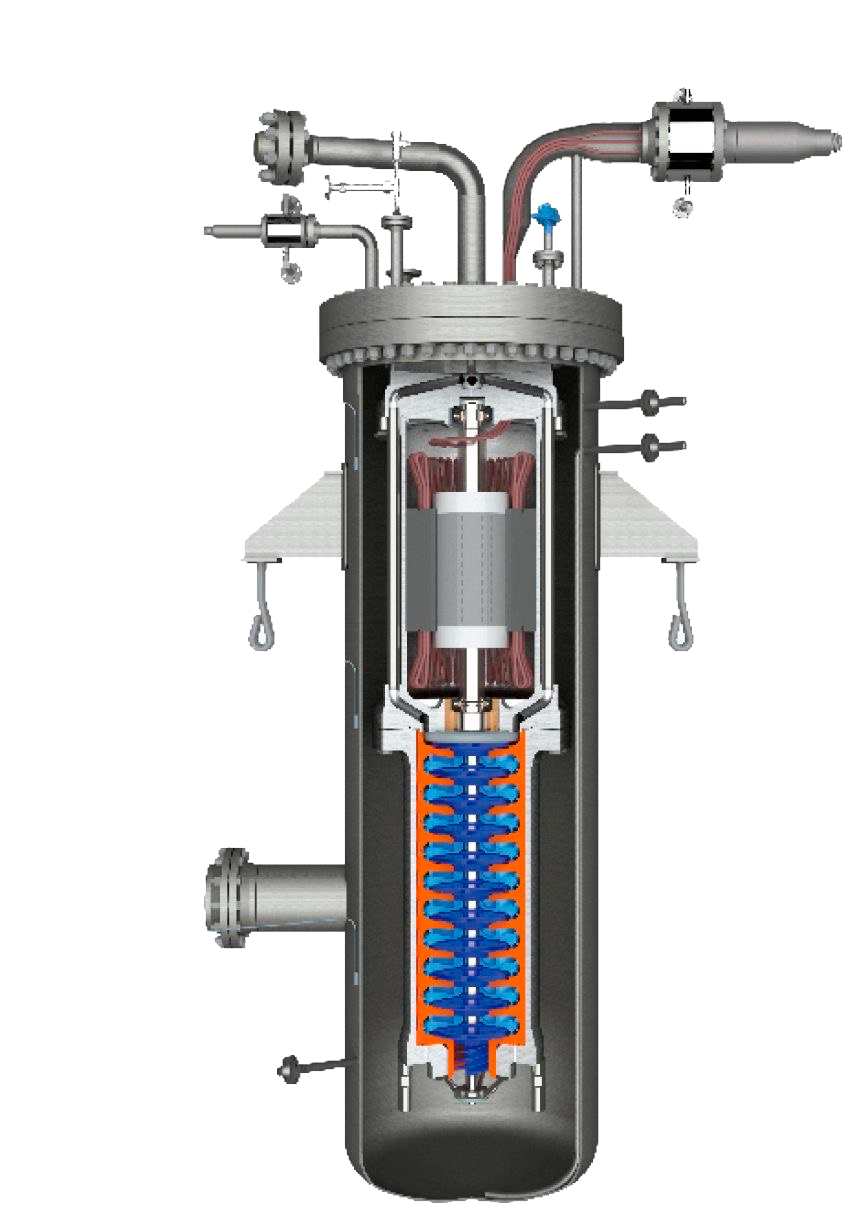

Преимущества криогенных центробежных насосов
Срок службы подшипников из криогенной криогенной нержавеющей стали 16 000 часов .;
Надежные торцевые и лабиринтные уплотнения;
Преобразователь частоты обеспечивает необходимый диапазон скорости насоса;
Улитки и рабочие колеса изготовлены из медного сплава, чтобы гарантировать высокую производительность насосов. ;
Высокая устойчивость к кавитации.

Параметры

Диапазон производительности: 5-500 м3/ч
Напор: 10- 1100 м
Скорость: 960-5000 rpm
Температура: -196°C
Жидкость (газы) LO2, LN2 , LAr, LNG/CNG и др.

Процессы применения

Область применения центробежных криогенных насосов – перекачка сниженных технических газов (жидкий кислород, жидкий аргон, жидкий азот) в больших количествах. Также целесообразно использовать данный тип насосов для перекачки жидкостей между емкостями.
Вы можете купить центробежный насос для криопродуктов, оформив заказ на нашем сайте. Широкий модельный ряд центробежных криогенных насосов нашего производства позволяет соответствовать требованиям любой криогенной системы.
