Винтовой насос - по конструкции представляет собой насос где основной рабочей частью является винтовая пара. Винтовая пара определяет принцип работы насоса, а также все базовые характеристики насосного агрегата. Винтовая пара насоса , это неподвижная часть – статор, и подвижная – ротор.
винтовой насос имеен большое количество разновидностей, а именно одно, двух, трехвинтовые насосы. Но самое большое распространение нашел одновинтовой насос. При работе винтового насоса, между винтом и поверхностью статора(обоймы) , образуются полости, куда сначала засасывается перекачиваемая среда, далее она движется вдоль оси винта к полости нагнетания, и далее подается в нагнетательный патрубок, это основной принцип винтового насоса. Винтовой насос является горизонтальным насосом объемного типа.

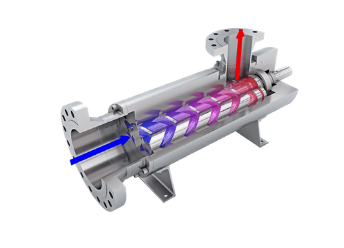

Винтовой насос это насос, в котором замкнутое (рабочее) пространство, создается между винтом и корпусом. Форма и размеры деталей насоса таковы, что, когда ротор заходит в статор, создается двойная цепь герметичных полостей (ячеек). При вращении ротора внутри статора, полости, не меняя форму и объем, вращаются по спирали, вдоль оси насоса посредством чего и осуществляется транспортировка продукта.
Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).
Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.
Винтовой пищевой насос, имеет корпус из нержавеющей стали, и обойму из пищевой резины. Также данный винтовой насос имеет присоединение как фланцевое , так и с помощью молочных гаек.
