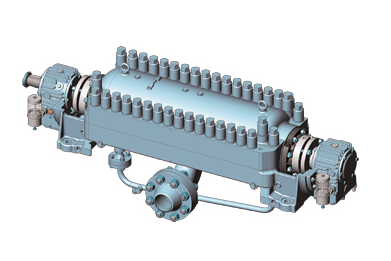

Насос BB3
Горизонтальные центробежные многоступенчатые двухопорные насосы с осевым (продольным) разъёмом корпуса, с расположением рабочих колёс по схеме «спина к спине». Конструкция насоса и насосного агрегата на его основе соответствует требованиям стандарта API 610 11-й редакции (ГОСТ 32601-2013).
Описание подробное
НКОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Превосходная всасывающая способность благодаря возможности установки рабочего колеса двустороннего входа в первой ступени насоса.
Рабочие колёса – закрытого типа, изготавливаются методом высокоточного литья; отбалансированы динамически и статически. Расположение рабочих колёс по схеме «спина к спине» обеспечивает разгрузку ротора от осевых сил на всех режимах работы насоса и уменьшает износ вращающихся элементов.
Симметрия верхней и нижней половин корпуса обеспечивает его равномерное тепловое расширение и надёжную эксплуатацию при высоких температурах перекачиваемой среды. Опоры корпуса расположены вблизи оси вращения ротора для минимизации неравномерности теплового расширения.
Возможность применения сменных рабочих колёс и направляющих аппаратов, а также изменения числа ступеней значительно расширяет диапазон работы насоса по подачам и напорам без замены корпуса с обеспечением КПД на высоком уровне. Разнообразие вариантов материального исполнения основных деталей позволяют использовать насосы для перекачивания широкого диапазона жидкостных сред.
Высокопрочный корпус компактного размера имеет один ряд крепежа главного разъёма, что обеспечивает его герметичность. Доступ к крепежу главного разъёма с верхней части корпуса существенно облегчает техническое обслуживание насоса, упрощает балансировку, осмотр и установку ротора, модификацию внутренних каналов, замену роторных и статорных деталей.
Жёсткий ступенчатый вал увеличенного диаметра исключает касание вращающихся частей о неподвижные во всех режимах работы и увеличивает срок службы торцевых уплотнений. Предусмотренные допуски на прогиб вала обеспечиваются механической обработкой расточек корпуса.
Специальная фиксация подшипниковых опор в корпусе насоса позволяет быстро и надежно центровать ротор со статором для упрощения технического обслуживания. Широкий выбор типов подшипников и вариантов систем их эффективного охлаждения и смазки позволяет использовать насосы для различных применений.

УПЛОТНЕНИЯ ВАЛА

Камеры уплотнений выполнены в соответствии со стандартом API 682 для возможности установки одинарных или двойных торцевых уплотнений картриджного типа от различных производителей (John Crane, EagleBurgmann, Aesseal). Уплотнения полностью взаимозаменяемы для насосов разных типоразмеров.
Параметры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон подач: 20 - 3700 м³/ч
Диапазон напоров: 150 - 1900 м (2800 м для высокоскоростной линейки)
Давление: до 275 кгс/см²
Частота вращения: до 4500 об/мин
Температура перекачиваемой среды: - 80 … + 250 °C
Удельная плотность: выше 0.70
Отрасли применения
Процессы вторичной переработки нефти и нефтепродуктов:

Каталитический крекинг
Изомеризация
